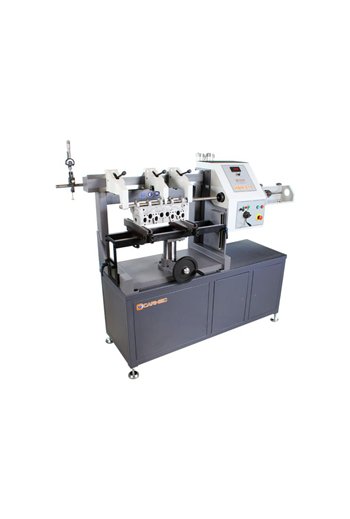

Горизонтально-расточной станок CARMEC HBM 810 предназначен для восстановления посадочных мест подшипников в головках и блоках цилиндров как сквозного, так и глухого типа (слепая ось). Обеспечивает чрезвычайно точный контроль размера и высокое качество поверхности, что позволяет восстанавливать геометрию постелей до заводских спецификаций. Горизонтальная штанга с 3 опорами обеспечивает высокую жесткость и позволяет точно центрировать отверстия и поддерживать инструмент в правильном положении. Универсальное и удобное крепление упрощает и ускоряет зажим любых видов головок и блоков цилиндров.

Станок оснащен двигателем постоянного тока с инвертором, позволяющим плавно регулировать скорость вращения шпинделя в диапазоне 250-1000 об/мин и скорость подачи от 0 до 1000 мм/мин. Диапазон обработки от 24 до 85 мм включает почти все стандартные диаметры постелей распределительных и коленчатых валов, а способность обрабатывать головки и блоки длиной до 810 мм делает этот расточной станок для головок двигателей универсальным для большинства легковых и коммерческих автомобилей.

Особенности горизонтально-расточного станка CARMEC HBM 810 Двигатель постоянного тока шпинделя Инвертор с цифровым дисплеем Регулировка скорости вращения шпинделя в диапазоне 250-1000 об/мин Регулировка скорости подачи в диапазоне 0-1000 мм/мин Двигатель подачи мощностью 0,50 л.с Диаметры обрабатываемых отверстий – 24-85 мм Максимальная ширина головки – 300 мм Максимальная длина головки – 810 мм Максимальный ход шпинделя – 100 мм Расстояние от параллелей до оправки – 45-295 мм Длина расточной оправки – 810 мм Точный контроль размера и качества поверхности Универсальность для большинства легковых и среднегрузовых двигателей Жесткая конструкция весом 385 кг. Комплектация горизонтально-расточного станка CARMEC HBM 810

В стандартную комплектацию входят:

Тумба с ящиками 3 опорных кронштейна расточной штанги 2 параллельных опорных узла с вертикальной и горизонтальной регулировкой Хромированная расточная оправка Ø 23 мм, L = 800 мм, в комплекте с винтами для крепления инструментов 5 расточных инструментов (паяных) Кольцевой держатель инструментов для блоков Универсальное зажимное устройство для головок 2 центровочных устройства с циферблатным индикатором Микрометр для настройки инструмента 2 циферблатных (метрических) индикатора диаметром 40 мм Сервисные инструменты. Частые вопросы

Для лучшего ознакомления с расточными станками для головок и блоков цилиндров просмотрите ответы на вопросы.

Какая принципиальная разница между вертикально-расточным и горизонтально-расточным станком?

Разница заключается в назначении и ориентации шпинделя:

Вертикально-расточные станки предназначены для расточки цилиндров (гильз) в блоках. Шпиндель двигается вертикально вниз Горизонтально-расточные станки предназначены для расточки посадочных мест подшипников (постелей) коленчатого и распределительного вала. Шпиндель (расточная балка) расположен горизонтально и проходит через всю длину блока или головки. Что такое расточная балка на горизонтальном станке и какая ее функция?

Расточная балка на горизонтальном станке – это главный несущий элемент, на котором устанавливается инструмент и который перемещается вдоль обрабатываемой детали. Ее функции – удержание инструмента в правильном положении и обеспечение плавной и точной расточки блоков и головок цилиндров.

Какие преимущества дает плавная регулировка скорости вращения шпинделя на горизонтально-расточном станке?

Разные материалы (алюминий, чугун, сталь) и размеры цилиндров требуют разной скорости вращения инструмента. Плавная регулировка обеспечивает чистый и ровный рез, позволяет избежать перегрева и уменьшить износ резца.

Какие детали можно обрабатывать на горизонтально-расточных станках?

Горизонтально-расточные станки позволяют обрабатывать:

Блоки цилиндров двигателей внутреннего сгорания - обработка цилиндров, постелей под подшипники Головки цилиндров – выравнивание поверхности, сверление, нарезка резьбы под клапаны или направляющие Крышки подшипников коленчатого вала, картерные детали и другие крупные детали с отверстием для оси или подшипника. Какие преимущества в расточном станке обеспечивает горизонтальная штанга с 3 опорами?

Горизонтальная штанга с 3 опорами позволяет одновременно обрабатывать несколько отверстий на одной штанге и обеспечивает идеальную геометрию отверстий, так как шпиндель не провисает даже при обработке длинных блоков.
