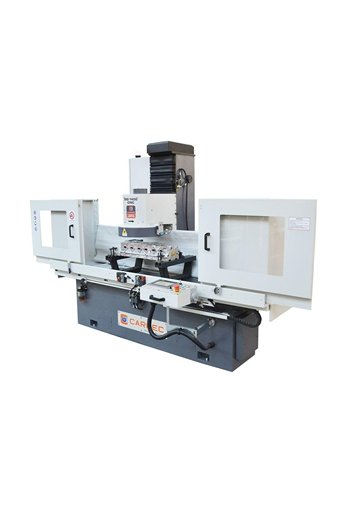

Станок для шлифования и фрезерования ГБЦ и БЦ CARMEC SG 1400CNC – это высокоточное оборудование с числовым программным управлением для восстановления идеальной плоскостности и необходимой шероховатости плоских поверхностей головок блоков цилиндров и блоков цилиндров. Также может использоваться для шлифования плоскостей коллекторов, маховиков и других плоских деталей (с использованием соответствующих аксессуаров). Максимальная рабочая длина составляет 1220 мм, что позволяет обрабатывать большие 6-цилиндровые рядные и некоторые V-образные блоки и ГБЦ. Максимальная ширина детали – 415 мм, высота – 115-800 мм.

Станок подходит для обработки чугунных и алюминиевых деталей, в том числе дизельных со стальной камерой сгорания. Размер стола 1300х310 мм и его ход 1420 мм позволяют работать как с легковыми, так и с грузовыми двигателями. Двигатель шпинделя мощностью 4,2 кВт управляется инвертором SIEMENS, что позволяет плавно регулировать скорость вращения в диапазоне 300-1200 об/мин. Подача головки и стола производится от отдельных сервоприводов мощностью 0,75 кВт. Благодаря полной автоматизации, прецизионным механическим элементам и массивной, жесткой станине, этот ЧПУ станок для обработки ГБЦ и БЦ обеспечивает высокую точность, повторяемость и стабильность работы.

Особенности станка для шлифования и фрезерования ГБЦ и БЦ CARMEC SG 1400CNC Полная автоматизация цикла обработки Максимальная длина детали – 1220 мм Максимальная ширина детали – 415 мм Высота детали – 115-800 мм Шлифовальный круг диаметром 405 мм Фрезерная плита диаметром 405 мм с резцами CBN/PCD Двигатель шпинделя мощностью 4,2 кВт, управляется инвертором SIEMENS Плавная регулировка скорости вращения шпинделя в диапазоне 300-1200 об/мин Серводвигатели подачи головки и стола мощностью 0,75 кВт каждый Бесступенчатая регулировка скорости подачи стола в пределах 0-1500 мм/мин Одновременное управление скоростью вращения шпинделя и перемещением стола Движение стола с помощью прецизионной шарико-винтовой пары (ШВП) Размер стола – 1300х310 мм Ход стола – 1420 мм Направляющие "ласточкин хвост" Чугунные колонны коробчатого типа Автоматическая система смазки направляющих и ШВП Высокое разрешение Функция электронной компенсации механических погрешностей и теплового расширения Сенсорная панель управления на поворотном кронштейне Ручной, полуавтоматический и автоматический режимы работы Метрический и дюймовый форматы отображения Жесткая чугунная конструкция весом 1580 кг. Комплектация станка для шлифования и фрезерования ГБЦ и БЦ CARMEC SG 1400CNC

В стандартную комплектацию входят:

Панель управления ЧПУ с сенсорным экраном, расположенная на поворотном кронштейне Серводвигатель головки SIEMENS с управлением ЧПУ Электронный маховик Лазерный датчик для сканирования поверхности головки График профиля поверхности Программируемая длина заготовки Полностью автоматический рабочий цикл Стол с переменной скоростью и шариковым винтом Силовая колонна с шариковым винтом Быстрое поднятие и опускание фрезерной головки Сменная скорость шпинделя головки с цифровым считыванием Фрезерная плита 16 дюймов (405 мм) с CBN/PCD Держатель инструмента 3/8 (9,52 мм) картридж Вставка CBN 3/8” Защитный экран Автоматическая централизованная система смазки Пара параллельных опор Большие и малые зажимы (2+2 шт) Масло для направляющих (1 л) Набор гаечных ключей. Частые вопросы

Для лучшего ознакомления с ЧПУ станками для обработки ГБЦ и БЦ посмотрите ответы на вопросы.

Какие преимущества ЧПУ станков для шлифования и фрезерования ГБЦ перед ручными и полуавтоматическими?

В отличие от ручных или полуавтоматических станков, зависящих от навыков оператора, ЧПУ станок обеспечивает стабильную геометрию, повторяемость и точность в пределах сотых долей миллиметра. Это позволяет восстановить герметичность прокладки ГБЦ до заводских параметров.

Какое значение хода стола ЧПУ станка для шлифования и фрезерования ГБЦ?

Ход стола определяет максимальную длину детали, которую можно обработать. Чем он больше, тем универсальнее станок.

Какие преимущества дает возможность ЧПУ станка для ГБЦ и БЦ работать как в метрическом, так и в дюймовом формате?

Многие американские, японские и частично европейские мотодетали имеют дюймовые параметры. Переключение между метрической и дюймовой системами позволяет быстро обслуживать любой рынок без ошибок в программе.

Влияет ли вес ЧПУ станка для ГБЦ и БЦ на качество обработки?

Да, легкие станки имеют проблему вибраций, портящих микрошероховатость поверхности. Массивная станина поглощает вибрации, увеличивает жесткость конструкции и обеспечивает стабильность при резке.

Как ЧПУ станки для обработки ГБЦ и БЦ контролируют глубину снятия материала?

Для контроля глубины снятия материала используются электронные датчики позиций или лазерный датчик поверхности. Перед началом программы станок считывает неровность поверхности и определяет, какую толщину нужно снять до идеального уровня. Погрешность обычно не превышает 0,01 мм.
