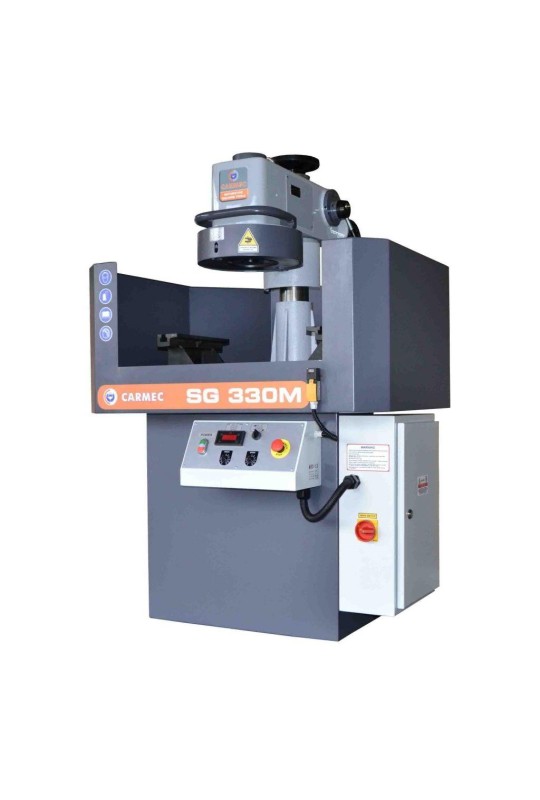

Станок для шлифования и фрезерования ГБЦ и БЦ Carmec SG-330M – это компактное специализированное оборудование для обработки плоскостей головок блоков цилиндров (ГБЦ) и блоков цилиндров (БЦ) легковых автомобилей и небольших грузовиков с целью восстановления идеальной геометрии прилегания. Возможность использования двух методов (шлифование и фрезерование) позволяет осуществлять полный цикл обработки на одном станке. Станок обеспечивает качественную обработку алюминиевых и чугунных ГБЦ и БЦ, в том числе дизельных со стальными камерами предварительного сгорания.

Вертикальный ход шпинделя – 205 мм. Диаметр шлифовального круга составляет 330 мм. Фрезерная плита имеет диаметр 330 мм (13") и оснащена резцами CBN. Плавная регулировка скорости вращения в диапазоне 900-1400 об/мин и регулируемая скорость подачи стола позволяют точно настроить параметры обработки под материал и конкретное задание. Прочное чугунное основание, прецизионные подшипники шпинделя и точные направляющие делают этот станок для обработки блоков и головок чрезвычайно надежным, стабильным и точным в работе.

Особенности станка для шлифования и фрезерования ГБЦ и БЦ Carmec SG-330M Универсальность – подходит для чугунных и алюминиевых ГБЦ и БЦ (в том числе дизельных со стальными камерами предварительного сгорания) легковых автомобилей и небольших грузовиков Сочетание 2 методов обработки - шлифования и фрезерования Напряжение питания – 400 В Асинхронный двигатель мощностью 1,5 кВт Площади обработки – 700х180/ 600х225/ 500х260/ 400х285/ 350х300 мм Вертикальный ход шпинделя – 205 мм Диаметр шлифовального круга – 330 мм Фрезерная плита CBN Ø 330 мм (13”) Плавная регулировка скорости вращения в диапазоне 900-1400 об/мин Подача стола с помощью отдельного двигателя мощностью 0,12 кВт Скорость двигателя подачи – 190 мм/об Электронный регулятор скорости подачи Размер стола – 295х750 мм Вспомогательные опоры для крепления разных типов ГБЦ и БЦ Система охлаждения СОЖ с отдельным двигателем мощностью 0,11 кВт Прецизионные подшипники шпинделя Высокоточные направляющие Защитный экран Жесткая чугунная станина Габаритные размеры (ДхШхВ) – 1100х1100х1560 мм Вес 430 кг. Комплектация станка для шлифования и фрезерования ГБЦ и БЦ Carmec SG-330M

В комплект поставки входят:

Фрезерная плита 330 мм в комплекте с патроном-держателем и пластиной CBN Шлифовальный круг Ø 330 мм 2 параллельные опоры Опорное основание Защитный экран. Частые вопросы

Больше узнать о станках для обработки ГБЦ и БЦ помогут ответы на вопросы.

Можно ли на одном станке обрабатывать и ГБЦ, и БЦ?

Да, но только если конструкция станка обеспечивает достаточную высоту, длину стола и мощность.

Как проверить, хватит ли рабочего поля станка для конкретной ГБЦ?

Нужно сравнить размеры головки со следующими параметрами станка:

Длина стола Максимальная ширина обработки Вертикальный ход шпинделя.

Для дизельных рядных головок часто критичной является ширина, а для V-образных — высота установки.

Какие системы крепления используются на станках для обработки ГБЦ и БЦ?

Станки для обработки ГБЦ и БЦ могут оснащаться:

Т-образными пазами с болтовыми прижимами Призмами и опорными планками Быстрозажимными системами. Какие системы охлаждения используются в станках для шлифования и фрезерования ГБЦ и БЦ?

В станках для шлифования и фрезерования ГБЦ и БЦ используются:

Системы охлаждения СОЖ (самый распространенный вариант) Масляные системы охлаждения (чаще на высокоточных шлифовальных станках) Воздушное охлаждение (преимущественно в бюджетных станках). Как правильно выбрать станок для шлифования и фрезерования ГБЦ и БЦ?

При выборе учтите следующие факторы:

Тип двигателей, которые вы обслуживаете Материал ГБЦ и БЦ Объем работ.

Согласно поставленным задачам, рассмотрите следующие особенности станка:

Максимальная площадь обработки (длина и ширина стола) Вертикальный ход шпинделя (чтобы можно было фиксировать блоки с выступающими элементами) Диаметр фрезерной плиты и шлифовального круга Скорость вращения шпинделя Тип подачи (ручная или автоматическая) Тип системы охлаждения Способ крепления Материал и жесткость станины Удобство регулировки._x000D_
