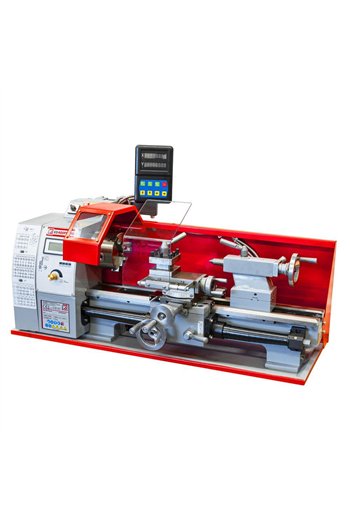

Токарно-винторезный станок Holzmann ED 400FDDIG – это компактное настольное оборудование для продольного и торцевого точения металлических деталей, обработки конусов и нарезки широкого диапазона резьбы. Серийно оснащен ходовым винтом для нарезки резьбы и продольной автоматической подачей. Для максимальной точности работ есть цифровая индикация по 2 осям.

Станок оснащен асинхронным двигателем мощностью 450 Вт с постоянным крутящим моментом. Закаленный шпиндель установлен на регулируемых прецизионных шарикоподшипниках и имеет высокую центровость (<0,009 мм). Скорость вращения шпинделя бесступенчато регулируется от 50 до 2500 об/мин и отображается на цифровом дисплее. Смена направления вращения шпинделя осуществляется с панели управления. Закаленные и отшлифованные направляющие удобно и точно регулируются с помощью клиновых планок. Для обработки конусов заднюю бабку можно отрегулировать. Этот станок для точения и нарезки резьбы будет эффективен в небольших металлообрабатывающих мастерских и цехах.

Цифровая индикация по 2 осям

Автоматическая продольная подача

Ходовый винт для нарезки резьбы

Асинхронный двигатель мощностью 450 Вт, не требующий обслуживания

Постоянный крутящий момент при высоком тяговом усилии

Закаленный шпиндель с высокой центровостью (<0,009 мм)

Прецизионные, регулируемые шарикоподшипники шпинделя

Бесступенчатая регулировка скорости вращения шпинделя в диапазоне 50-2500 об/мин

Отображение скорости на цифровом дисплее

Вращение шпинделя влево-вправо

Изменение направления вращения с панели управления

Закаленные и отшлифованные направляющие с точной регулировкой с помощью клиновых планок

Возможность регулировки задней бабки для обработки конусов

Комплект сменных шестерен для нарезки разных видов резьбы

При вращении в обратном направлении скорость уменьшается вдвое

Массивная чугунная станина с вибропоглощающим эффектом

Сертификация СЕ

Гарантия 24 месяца.

В стандартную комплектацию модели входят:

3-кулачковый патрон 100 мм

4-позиционный резцедержатель

Недвижимый упорный центр КМ3

Недвижимый упорный центр КМ2

Защитный кожух

Поддон для стружки

Комплект сменных шестерен подач

Инструмент для технического обслуживания.

Об особенностях выбора и использования токарно-винторезных станков читайте в ответах на часто задаваемые вопросы.

Токарно-винторезные станки – это универсальное металлообрабатывающее оборудование, которое может выполнять широкий перечень операций: обработку наружных и внутренних поверхностей деталей вращения, нарезку резьбы, точение фасок и т.д. Такие станки широко используются на металлообрабатывающих предприятиях, особенно незаменимы для производства валов, болтов, гаек, втулок и подобного.

Чаще всего в токарно-винторезных станках используются:

Продольные резцы – для точения цилиндрических поверхностей

Поперечные резцы – для обработки торцевых поверхностей

Проходные резцы – для обработки деталей большой длины

Резьбонарезные резцы - для нарезки резьбы

Отрезные резцы – для отрезания частей деталей.

Материалом резцов может быть быстрорежущая сталь или твердый сплав.

Автоподача – это механизм, обеспечивающий автоматическое перемещение суппорта с резцом вдоль оси вращения или поперек детали. Это позволяет облегчить работу оператора и обеспечить более точную и равномерную обработку.

Ходовый винт – это длинный резьбовой вал, который используется для передачи движения от коробки подач к суппорту. Основная его функция – это обеспечение точного перемещения суппорта при нарезании резьбы.

Коробка подач – это механизм, регулирующий скорость движения суппорта. Она обеспечивает:

Подачу резца для обычного точения

Точное перемещение резца при нарезании резьбы.

Скорость подачи зависит от выбранного соотношения передач в коробке.
