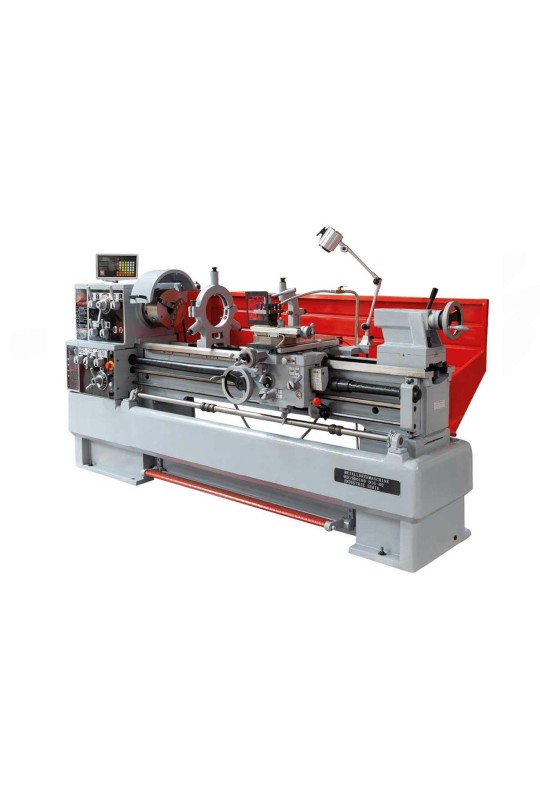

Токарный станок Holzmann ED 1500INDIG-80 обеспечивает качественное внешнее и внутреннее точение цилиндрических, фасонных и конических деталей, а также сверление, нарезку резьбы и другие токарные операции по металлу. Расстояние между центрами 1500 мм и диаметр обтачивания до 690 мм позволяют работать с достаточно большими заготовками. Двигатель мощностью 5,5 кВт (3 фазы) обеспечивает 12 скоростей вращения шпинделя в диапазоне 25-2000 об/мин.

Для максимального контроля и точности обработки станок оснащен цифровой индикацией по 3 осям. Автоматические поперечная и продольная подачи увеличивают скорость и производительность работы. Закаленные шестерни коробки подач, редуктор в масляной ванне, профессиональный шпиндель с креплением Camlock D8 и жесткая, литая станина гарантируют, что этот токарный станок металлообрабатывающий будет надежным и безотказным в работе.

Особенности токарного станка Holzmann ED 1500INDIG-80 Расстояние между центрами – 1500 мм Максимальный диаметр точения – 460 мм с мостом и 690 мм без съемного моста Мощность двигателя – 5,5 кВт Питание от трехфазной сети Цифровая индикация по 3 осям 12 скоростей вращения шпинделя в диапазоне 25-2000 об/мин Автоматические продольная и поперечная подачи Нарезка широкого диапазона резьбы Редуктор со шлифованными, закаленными шестернями в масляной ванне Высокочастотная закалка шестерен коробки подач Профессиональный шпиндель с креплением Camlock D8 Отверстие шпинделя – 80 мм Регулировка задней бабки для точения конусов Съемный мост для обработки больших заготовок Регулировка направляющих с помощью клиновых стержней Удобная, интуитивно понятная панель управления Ножной тормоз Кнопка аварийного отключения Система охлаждения Галогенное освещение рабочей зоны Массивная, литая чугунная станина с высокой жесткостью Сертификация СЕ Гарантийный срок – 12 месяцев. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

КОРОБКА ПОДАЧ

Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.

ЗАДНЯЯ БАБКА

Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

ЦИФРОВАЯ ИНДИКАЦИЯ

Комплектация токарного станка Holzmann ED 1500INDIG-80

В комплект поставки входят:

Система охлаждения Галогенная лампа 3-кулачковый патрон Ø250 мм 4-кулачковый патрон Ø250 мм Планшайба 350 мм Редукционная втулка Резьбонарезной механизм Сменные шестерни Движимый и неподвижный люнеты 4-позиционный держатель инструмента Центрирующие наконечники Защитный кожух 2 оборотных центра MK3. Частые вопросы

Ответы на вопросы помогут лучше разобраться в особенностях выбора и эксплуатации токарных станков.

Какие виды токарных станков существуют?

Токарные станки классифицируют на:

Универсальные – позволяют выполнять широкий спектр операций Револьверные – с револьверной головкой, на которой можно закрепить сразу несколько инструментов. Используются в серийных производствах Карусельные - шпиндель расположен вертикально, а заготовка лежит на горизонтальной вращающейся планшайбе. Это позволяет обрабатывать детали с большим диаметром Многошпиндельные автоматы и полуавтоматы - имеют несколько шпинделей, что позволяет одновременно обрабатывать несколько заготовок ЧПУ – все движения инструмента и подача заготовки управляются компьютерной программой. Какая роль подвижного и неподвижного центров в токарном станке?

Основная роль центров – поддержка заготовки со стороны задней бабки, чтобы предотвратить ее прогиб, вибрации и обеспечить соосность обработки. Недвижимый центр удерживает заготовку, а заготовка вращается вокруг него. Их чаще используют для медленного вращения или при небольших нагрузках. Подвижный (вращающийся) центр имеет встроенные подшипники и вращается вместе с заготовкой. Это устраняет трение между центром и заготовкой, исключая необходимость смазки, и позволяет работать на высоких скоростях и с большими нагрузками.

Что такое гитара подач токарного станка?

Гитара подач – это набор сменных шестерен, устанавливаемых между шпинделем станка и коробкой подач (или непосредственно к ходовому винту). Путем изменения комбинации этих шестерен оператор может изменять передаточное число, следовательно, и шаг нарезания резьбы.

Какие типы патронов используются на токарных станках?

На токарных станках используется несколько типов патронов:

Трехкулачковый самоцентрирующий - удобный для быстрого закрепления цилиндрических или шестигранных заготовок, но не позволяет зажимать несимметричные детали Четырехкулачковый с независимым перемещением кулачков – позволяет зажимать несимметричные заготовки, а также точно центрировать детали. Минус – процесс зажима занимает больше времени, поскольку каждый кулачок нужно настраивать отдельно Цанговый – для зажима пруткового материала малого диаметра и тонкостенных деталей. Что такое поперечная и продольная подачи на токарном станке?

Продольная подача – это движение инструмента вдоль оси вращения заготовки, а поперечная – движение инструмента перпендикулярно оси.
