Токарно-винторезные станки предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
Токарно-винторезные станки могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке.
- Станок прошел европейскую сертификацию СЕ;
- Чугунная станина, усиленная ребрами жесткости, с закаленными токами высокой частоты и отшлифованными призматическими направляющими;
- простое и быстрое изменение частоты вращения с помощью механизма переключения передач;
- cъемная часть станины (GAP) позволяет обрабатывать заготовки большого диаметра;
- закаленный и отшлифованный главный шпиндель обеспечивает высокую точность по радиальному биению;
- зубчатый редуктор и коробка подач с масляной ванной обеспечивают длительный срок службы;
- направляющие легко регулируются с помощью клиньев;
- 4-позиционный резцедержатель для зажима различных токарных резцов;
- закаленные и отшлифованные зубчатые колеса обеспечивают абсолютную плавность хода.
| Величина хода поперечных салазок |
160 мм |
| Гарантийный срок |
24 мес |
| Макс. диаметр обработки без перемычки |
450 мм |
| Макс. диаметр обработки над поперечными салазками |
198 мм |
| Посадочное место шпинделя |
КМ5/MT5 |
| Конус задней бабки |
КМ3/MT3 |
| Величина хода резцовых салазок |
80 мм |
| Высота центров |
165 мм |
| ПРОДОЛЬНАЯ ПОДАЧА |
0,079-1,291 мм |
| Поперечная подача |
0,017-0,276 мм |
| Шаг дюймовой резьбы |
4-60 |
| Шаг метрической резьбы |
0,4-7 |
| вес брутто |
596 кг |

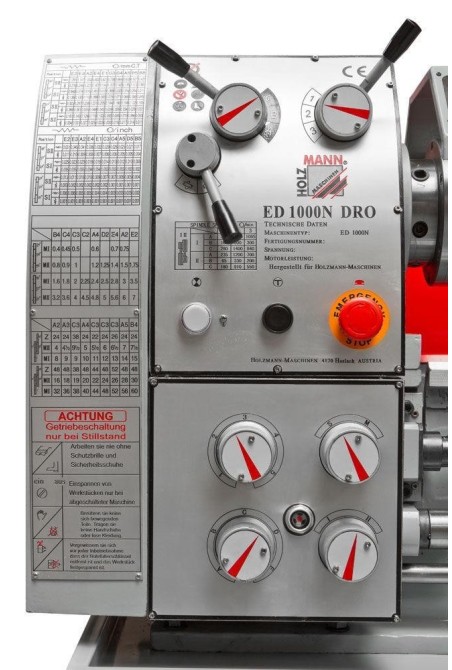

КОРОБКА ПОДАЧ
Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.
ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ
Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ
Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.
ПЛАНШАЙБА
Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.
ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ
Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
3-Х КУЛАЧКОВЫЙ ПАТРОН
Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.
ДОКУМЕНТАЦИЯ НА РУССКОМ ЯЗЫКЕ
НЕ ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
ПРЕСС-МАСЛЕНКА
Комплект поставки:
- 3-кулачковый патрон со сменными кулачками 160 мм,
- зажимная шайба,
- защитное ограждение патрона,
- опорное основание станка,
- защитное ограждение от стружки,
- неподвижный люнет,
- подвижный люнет,
- поддон для стружки,
- 4-позиционный резцедержатель,
- резьбоуказатель,
- инструмент для технического обслуживания,
- галогенная лампа.
