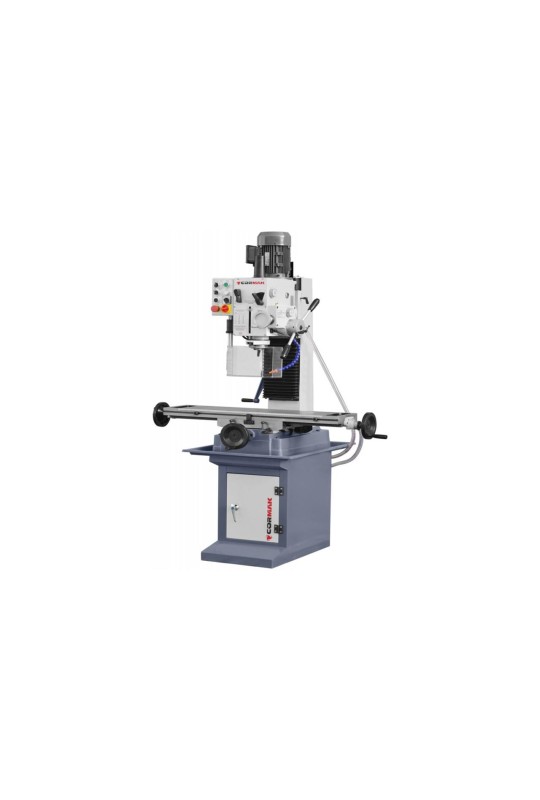

Сверлильно-фрезерный станок Cormak ZX 7045 BXL – это универсальное оборудование, предназначенное для сверления, рассверливания и развертывания отверстий, концевого и торцевого фрезерования, а также нарезания резьбы в металлических деталях. Особенностью модели является удлиненный стол (1000х240 мм), позволяющий обрабатывать заготовки длиной до 700 мм. Поворотная в пределах ±90° головка позволяет сверлить под углом и выполнять фасонное и наклонное фрезерование.

Шпиндель выполнен из закаленной стали и установлен на прецизионных роликовых подшипниках. Конус МК4 позволяет использовать мощный инструмент с большим хвостовиком. Автоматическая трехскоростная подача шпинделя (0,1/ 0,18/ 0,26 мм/об) обеспечивает постоянную, равномерную скорость опускания инструмента, что улучшает качество и производительность обработки. Для высокоточных операций есть механизм микроподачи. 12 скоростей вращения шпинделя позволяют подобрать оптимальный режим обработки. Благодаря жесткой чугунной станине и направляющим "ласточкин хвост" с клиновой регулировкой, этот станок для мастерской по металлу сохраняет точность и надежность в течение всего срока эксплуатации.

Особенности сверлильно-фрезерного станка Cormak ZX 7045 BXL Мощность двигателя – 1,8 кВт Трехфазное питание Поворотная на ±90° головка Регулировка высоты головки Максимальный диаметр сверления (сталь/чугун) – 32/45 мм Максимальный диаметр концевого фрезерования – 80 мм Максимальный диаметр торцевого фрезерования – 32 мм Шпиндель из закаленной стали на прецизионных подшипниках Ход пиноли шпинделя – 120 мм Конус шпинделя МК4 12 скоростей вращения шпинделя (75/ 150/ 180/ 280/ 360/ 560/ 600/ 1000/ 1200/ 1600/ 2000/ 3200 об/мин) Коробка передач со шлифованными, закаленными шестернями Автоматическая 3-скоростная подача шпинделя (0,1/ 0,18/ 0,26 мм/об) Механизм ручной микроподачи шпинделя Реверс шпинделя Массивный, точно отшлифованный стол с Т-пазами Размер стола – 1000х240 мм Продольный ход стола (ось X) – 700 мм Поперечное движение стола (ось Y) – 210 мм Вертикальное перемещение (ось Z) – 380 мм Ширина Т-пазов – 14 мм Широкая колонна призматической формы Направляющие "ласточкин хвост" с регулировочными клиновыми планками Литая чугунная конструкция Габаритные размеры – 1300х820х2200 мм Вес – 360 кг. Комплектация сверлильно-фрезерного станка Cormak ZX 7045 BXL

В комплект поставки входят:

Патрон B16 – 13 мм Оправка MK4/B16 Оправка MK4/D27 Переходная втулка MK4/MK3 Переходная втулка MK3/MK2. Частые вопросы

Больше узнать об особенностях сверлильно-фрезерных станков по металлу можно из ответов на вопросы.

Чем сверлильно-фрезерный станок отличается от обычного сверлильного?

Сверлильно-фрезерные станки имеют координатный стол X/Y, фрезерный шпиндель на усиленных подшипниках, более широкий диапазон оборотов шпинделя, а также массивную, часто призматическую колонну. Это позволяет не только сверлить отверстия, но и фрезеровать плоскости, пазы и контуры.

Почему в сверлильно-фрезерных станках обычно вертикально двигается не стол, а шпиндель?

Такое конструктивное решение позволяет сохранить жесткость стола, упростить конструкцию и сделать станок более компактным.

Какие преимущества автоматической подачи шпинделя в сверлильно-фрезерном станке?

Автоматическая подача шпинделя дает следующие преимущества:

Равномерное движение инструмента Лучшая повторяемость Лучшее качество обработки Более высокая производительность Меньшая нагрузка на оператора. Почему сверлильно-фрезерные станки часто имеют призматическую колонну?

По сравнению с круглой, призматическая колонна имеет существенно выше жесткость и устойчивость к скручиванию, что важно для фрезерных операций, где действуют значительные поперечные силы. Также призматическая колонна обеспечивает более плавное и точное вертикальное движение головки без люфтов и более высокую стабильность при поворотной головке.

Зачем шпиндель сверлильно-фрезерного станка оснащают пинолей с отдельным ходом?

Пиноля с отдельным ходом позволяет быстро сверлить без перестановки головки, точно контролировать глубину и совмещать сверление и фрезерование на одном станке.
